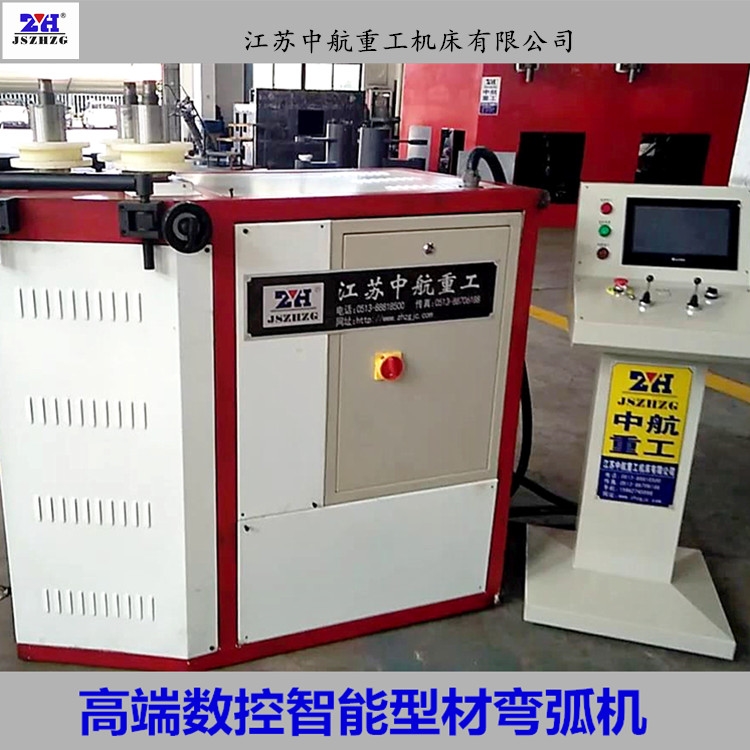

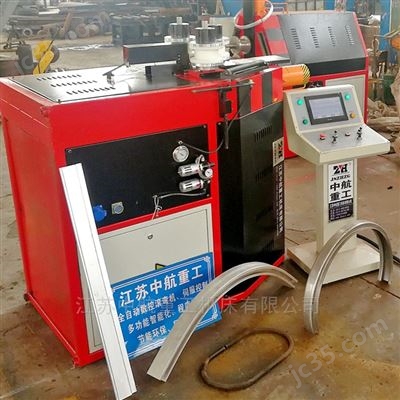

u形弯弧机 椭圆形弯滚机 弹簧型滚圆机  伺服智能滚弯机：
         系列伺服智能数控滚弯机（弯弧机）：进口阀控制、创新结构、可一次或多次成型，多弧段、多曲率成型滚弯

一、机械性能及主要适用范围

   zhw25s-cnc型自动cnc滚弯机、系结合*技术、系统采用了伺服技术，机械结构无间隙连接，cnc控制系统，机、电、液的完美结合。它是一件柔性，紧凑，精准的艺术品，*的核心算法及控制技术使操作更灵活、更具亲和力。它将为您带来*的个性化、可重复性的产品艺术，性价比高的滚弯机。广泛应用于铝合金门窗、汽车工业、轨道成型、航天航空，高铁，风力发电、船舶、大型建筑、桥梁、各种非标金属型材弯曲。 zhw25s适用于各种金属型材弯圆，根据不同半径、不同型材延展性，可选择一次成型和多次成型，完成适应于各种料的延展性伸缩，通过定位系统，大程度减小成型过程中的变形，可实现鸭蛋圆椭圆的完美一次成型，通过油量和转速的调节对于过度连接部位的进行圆滑弧线处理，从而达到不规则圆的完美成型，本机器操作简单，需要半径大小数控掌握，效率高，准确度高，能弯c型、u型、椭圆形、弹簧型、等形状。实为中航重工实创。

二、设备简介：

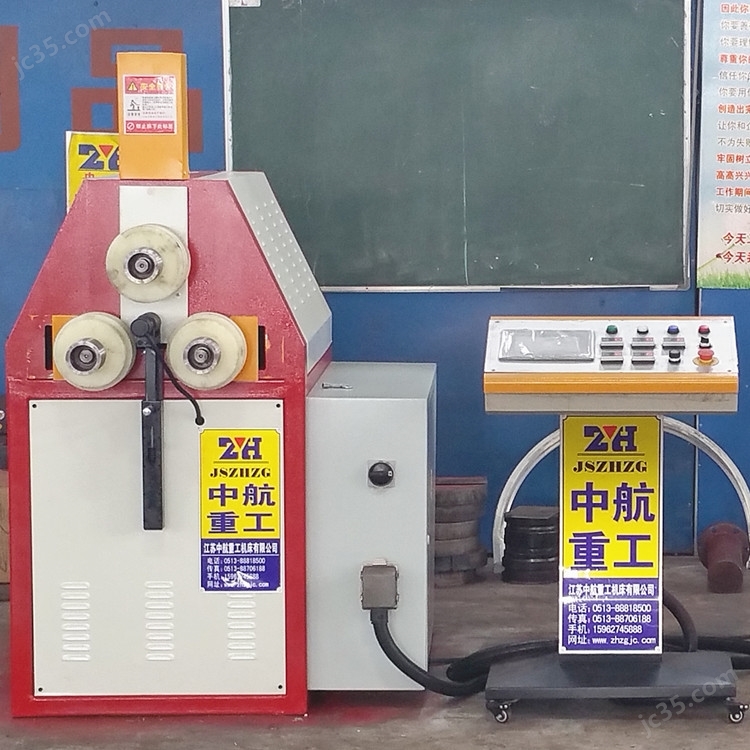

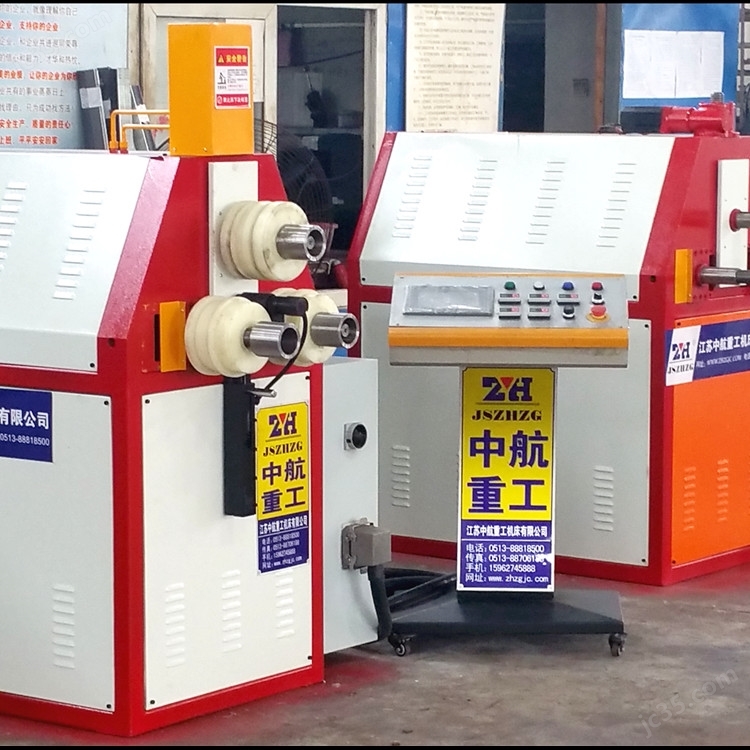

数控滚弯机通过三组与型材截面匹配的辊轮，利用三点成圆的原理，调整中间辊轮的位移，让型材在三组辊轮多次进给，让型材逐次成型到需要的半径。进给的长度通过传感编码器采集，辊轮的转动由cnc系统控制，自动匹配辊轮的线速度，同时中间辊轮的位移采用闭环滚弯伺服系统，以达到大推力高精度的要求。本设备用于铝型材或钢材的滚弯成型，为三辊立卧两用的加工方式，配置机械式支撑（根据产品要求）。

三、系统组成：1.压力、供油控制系统，采用伺服电机配置；2、液压伺服闭环运动控制系统，采用伺服阀、位置反馈配置；3、轴传动系统，采用变频电机、变频器配置；

4、控制、监控系统，采用运动控制器、plc、触摸屏、伺服控制操作系统、10寸以上彩色显示器配置。
