型弯机特点：

型材弯曲机可一次上料完成型材的预弯，卷圆和校圆工序；型材弯曲机结构先进，功能全，可根据用户使用情况立放或卧放。

型弯机工作原理：

型材弯曲机为直线下调式型材卷弯机，机器的两个边辊为主传动辊，也可以三个工作辊为主传动辊，上辊位置固定，下辊向上夹紧工件防止截面变形，两个边辊对应上辊做直线升降运动，液压控制，位移数字显示，有利于控制型材成形过程，两侧有数控托辊及扭曲纠正装置，有利于保证非对称截面型材的卷制质量及成型双曲面工件。

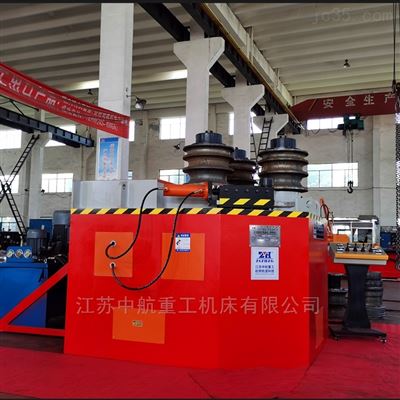

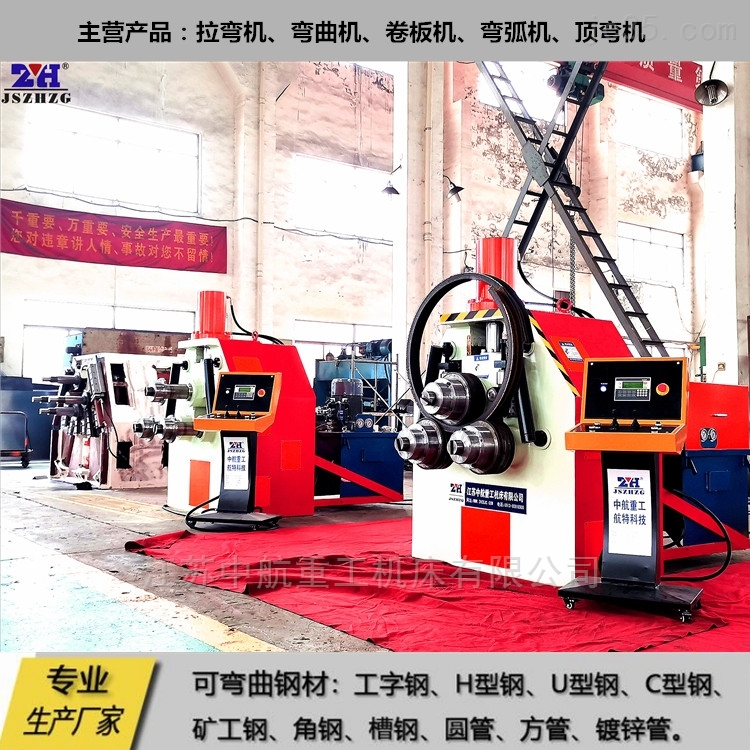

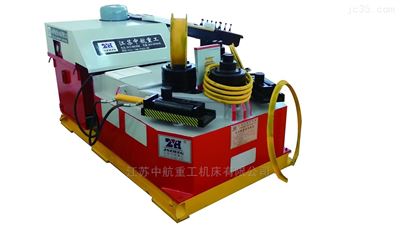

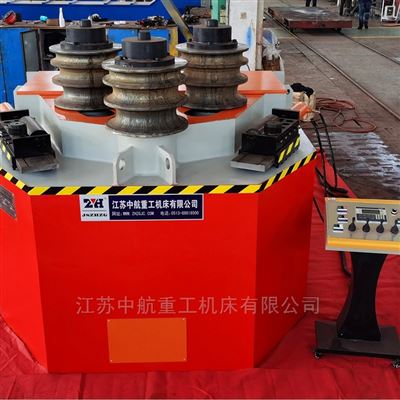

中航重工型弯机

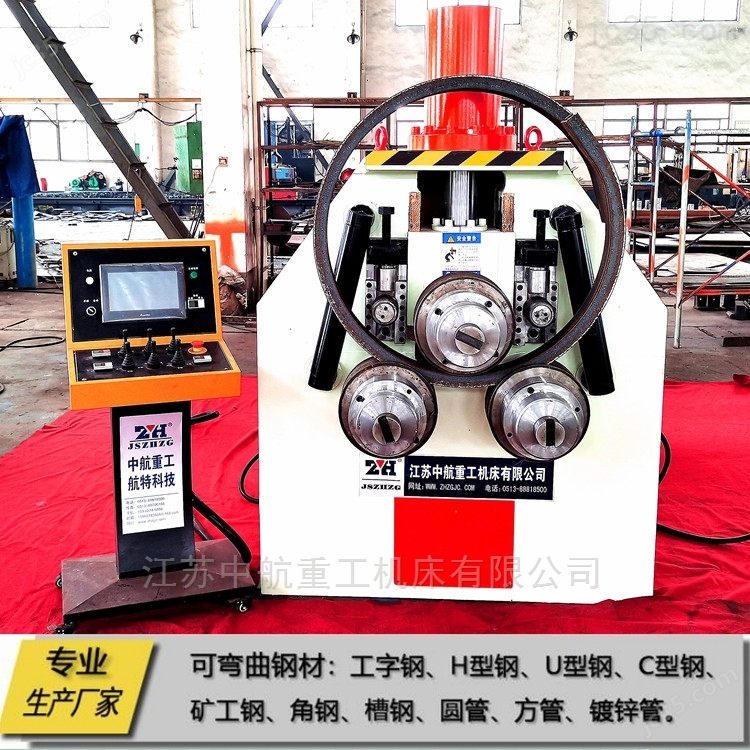

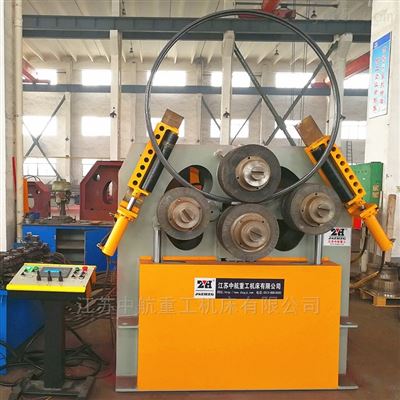

1本机为弧线下调式三辊或四辊型材卷弯机，*与众不同创新驱动。是于型材弯曲成型的一种通用设备。可把型材卷曲成圆形、弧形、等工件，广泛用于石油、化工、造船、水电、金属结构和机械制造等行业中。

设备主要结构由床身部分,托辊部分,驱动机构,电气系统,液压系统,模具部分等组成

二、结构概述（8-9缸结构）

 1、该机引进国外机型、为弧线下调式三辊型材卷弯机。机器的外形床身采用钢板焊接结构。主辊通过液压马达、齿轮、传递的动力作旋转运动。两个边辊，可绕中轴　ｂ作弧线运动，通过液压马达、齿轮传递的动力与主轴同时作旋转运动，托辊安装在边辊两侧，可使托辊随边辊同时做弧线运动。通过各自的升降油缸可做升降运动。

2、机器的性能

该机辊均匀为驱动辊。卷制时可进行型材的端部预弯，通过调节导辊，可对型材卷制过程中产生的扭曲变形进行校正。

以上所有运动均通过电控柜上的电子数显、按钮操作实现。

注意：卷制过程中，三辊的旋转运动与边辊升降运动不可同时进行，以免发生故障，辊安装模具后，边辊才可进行升降运动。

四、电气控制系统说明

  该机电气系统动力线路采用三相380v 50hz交流电源供电，控制电路通过控制变压器将380v转换为交流220v、110v供电；该机的电气操作控制部件及编码器数显表集中安装在操作台上，各操作部件功能用形象化符号表示。
